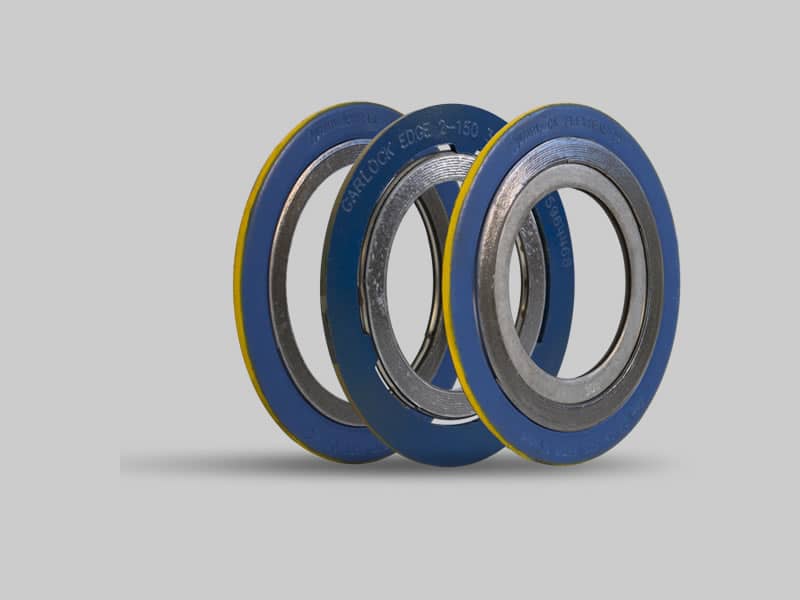

Juntas espiraladas

Descripción

Las Juntas espiraladas son también conocidas como juntas espirometálicas.
Consisten en un fleje metálico en forma de V formando un espiral junto con
un material sellante blando. Gracias al fleje metálico las juntas presentan una
excelente recuperación, esencial en la mayoría de las aplicaciones debido a
los cambios bruscos de presión y temperatura. En cambio, el material blando
le confiere una excelente capacidad de sellado.
Propiedades
• Pueden ser usadas para sellar fluidos a presiones de hasta 250 bar y temperaturas de 1000º C.
• Simples de instalar sin ser dañadas.
• Por sus propiedades no adhesivas son fáciles de remover después de utilizadas.
• No causan ningún daño a las caras de las bridas.

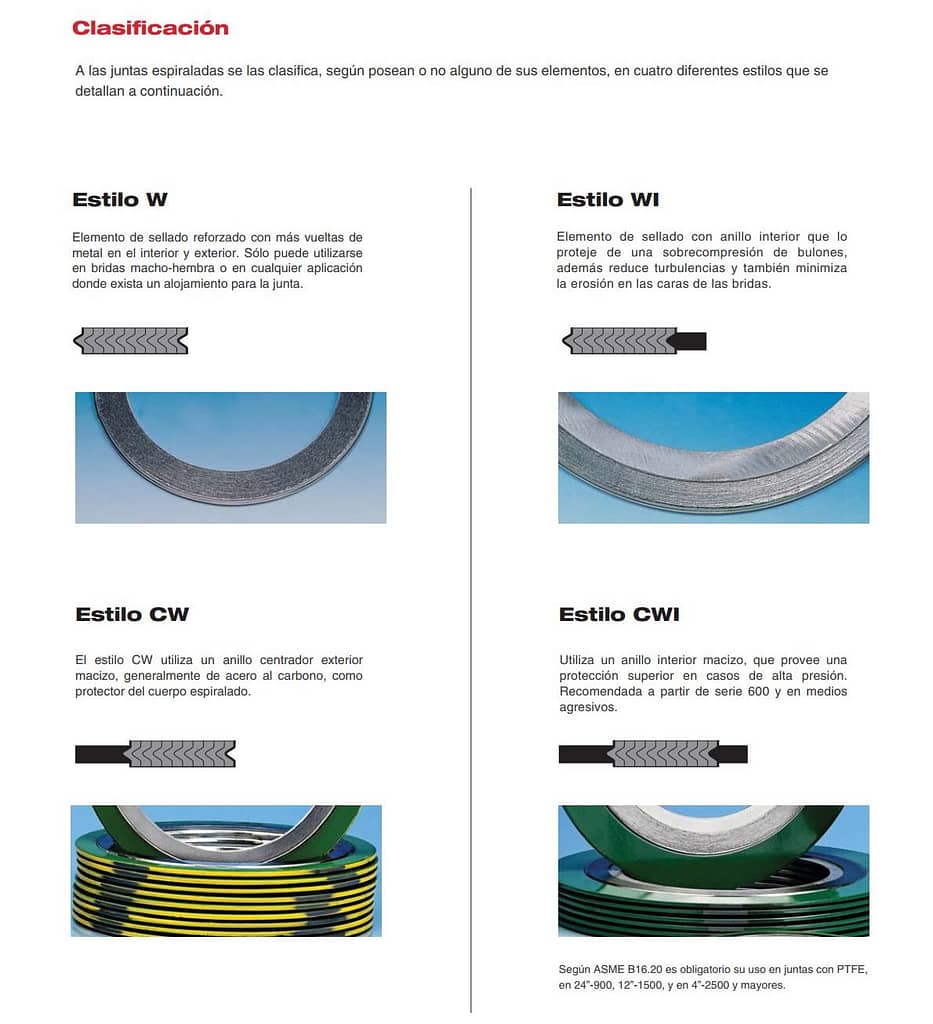

Dependiendo de la aplicación, las juntas espiraladas pueden ser solicitadas con anillo exterior y/o interior

Anillo Exterior
• Centrador facilita la colocación de la junta
centrándola en la brida.
• Controlador ante la posibilidad de una expulsión
de la junta por exceso de presión.
• Protector del cuerpo por una eventual sobrecompresión
de bulones.

Anillo Interior
• Usado en condiciones extremas de operación, pues
minimiza turbulencias y la acumulación de sólidos.
• Protege el elemento sellador contra la agresividad
del medio y contra la erosión de la brida.
Por este motivo, es altamente recomendable usar
anillo interior cuando el material sellante es PTFE.
• Evita que el elemento sellador “implote”, debido a
un falso paralelismo entre bridas

Dimensiones:

– Las dimensiones de las juntas están listadas en las diferentes normas.
– Nuestra norma estándar es la ASME B16.20. Sin embargo, podemos fabricar según normas DIN, BS y JIS.
– También podemos fabricar según planos y requerimientos del cliente.
