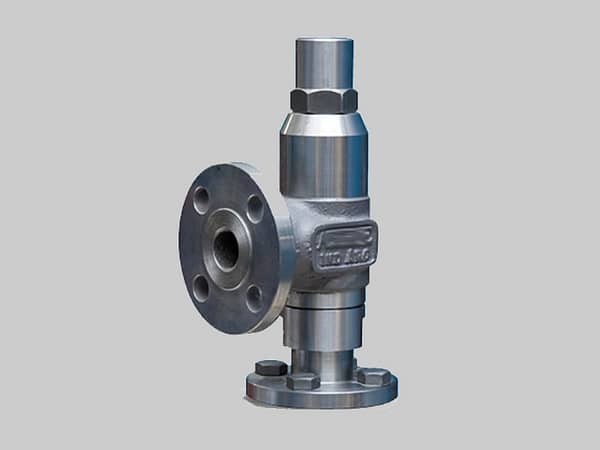

Válvula de seguridad por alivio de presión conexión bridada modelo 1

Descripción

Válvula de seguridad por alivio de presión conexión bridada modelo 1

Características Principales

  • Tipo de servicio: Gas/Líquido
  • Tipo de instalación: Seguridad/Alivio
  • Rango de presión de servicio: 1 Bar a 50 Bar
  • Rango de temperatura de servicio: -29°C a 200°C
  • Construcción:
    • BONETE: A-216-WCB
    • CUERPO: A-216-WCB
    • RESORTE: AC.CARBONO
    • DISCO: AISI 304
    • TOBERA: AISI 304
  • Conexión: Bridada
  • Dimensiones: 1/2″x3/4″ – 1/2″x1″ – 3/4″x1″ – 1″x1″ – 1″x1″1/2″ – 1.1/2″x1.1/2″
  • Diseñada bajo las normas API 520 y API 527, con conexiones bridadas, el modelo 1600 ha sido desarrollado para la protección de equipos como tanques y acumuladores afectados por el aumento de presión debido a la expansión térmica del fluido.

Cuando los fluidos experimentan un aumento en su temperatura, debido a la fricción, a la exposición al sol o por condiciones de proceso, disminuye su densidad. Por ello una determinada masa de fluido tienda a aumentar su volumen. Este fenómeno es llamado expansión térmica. Si el recipiente (o cañería) que aloja al fluido es cerrado, el aumento de volumen del mismo podrá provocar daños en el recipiente si no tiene una vía de escape por donde pueda liberarse el volumen en exceso.

El cierre entre el disco y el asiento metal/metal asegura, gracias al proceso de lapidado controlado por técnicos especializados, el correcto sellado bajo distintas condiciones, con una mayor resistencia a la temperatura y características del fluido que los llamados sellos blandos, obteniendo así mayor una vida útil.

Al ser la tobera un componente independiente del cuerpo de la válvula permite que ésta pueda ser reparada solicitando al fabricante los repuestos originales (Ver Servicios). El modelo 1600 es el único de las series 1000 en disponer conexiones bridadas.

Accesorios y Opcionales:

*Para aplicaciones especiales consulte al fabricante. Desarrollamos las construcciones específicas para cada necesidad.
