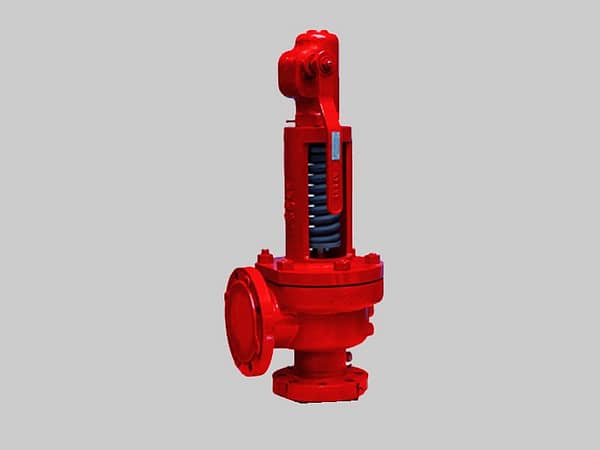

Válvula de seguridad por alivio de presión conexión bridada modelo 2

Descripción

Válvula de seguridad por alivio de presión conexión bridada modelo 2

Características Principales

  • Tipo de servicio: Vapor Saturado/Vapor Sobrecalentado
  • Tipo de instalación: Seguridad
  • Rango de presión de servicio: 0,5 Bar a 200 Bar
  • Rango de temperatura de servicio: -29°C a 426°C
  • Construcción:
    • BONETE: A-216-WCB
    • CUERPO: A-216-WCB
    • RESORTE: AC.CARBONO
    • DISCO: AISI 304
    • TOBERA: AISI 304
  • Conexión: Bridada
  • Dimensiones: 1″x2″, 1.1/2″x2″, 1.1/2″x3″, 2″x3″, 3″x4″, 3″x6″, 4″x6″, 6″x8″, 8″x10″

Diseñada bajo las normas API 520, API 526, API 527 y el Código ASME Sección I y Sección VIII, con conexiones bridadas, la serie 2400 ha sido desarrollada para la protección de instalaciones que trabajen con vapor de agua saturado y vapor de agua sobrecalentado, como ser calderas, sobrecalentadores y turbinas. También puede utilizarse para líquidos y gases para grandes caudales.

La serie 2400 cuenta con un segundo anillo de regulación para un control más preciso de la descarga. Esto permite una apertura más rápida de manera de que la sobrepresión no supere el 3% de la presión de apertura, como lo exige el Código ASME en su Sección I. Según lo exige el Código ASME en su sección VIII, para la utilización en calderas de vapor y recipientes a presión, el modelo 2400 está dotado de palanca de prueba y tornillo de bloqueo.

El cierre entre el disco y el asiento metal/metal asegura, gracias al proceso de lapidado controlado por técnicos especializados, el correcto sellado bajo distintas condiciones, con una mayor resistencia a la temperatura y características del fluido que los llamados sellos blandos, obteniendo así mayor una vida útil.

La válvula presenta componentes intercambiables pudiendo ser reparada solicitando al fabricante los repuestos originales (Ver Servicios). Dispone de conexiones bridadas según la norma ANSI B16.5.

Accesorios y Opcionales:

*Para aplicaciones especiales consulte al fabricante. Desarrollamos las construcciones específicas para cada necesidad.
