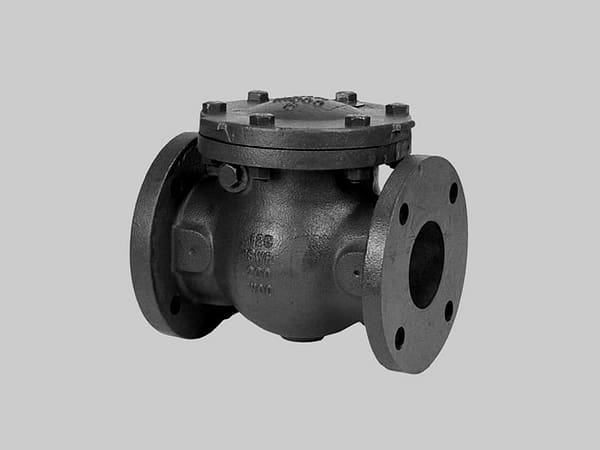

Válvula retención a clapeta Hierro
Cuerpo: Fundición gris ASTM A126.
Tipo de montaje: Bronce ASTM B216/ Goma.
Presión de trabajo: 10 kg./cm2.
| DIÁMETRO EN PULG. | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| DIÁMETRO EN mm | 50 | 62 | 75 | 100 | 125 | 150 | 200 | 250 | 300 |
| DISTANCIA ENTRE BRIDAS mm (A) | 203 | 220 | 241 | 292 | 330 | 356 | 495 | 622 | 699 |
| DIÁMETRO EXTERIOR BRIDAS mm (B) | 152,4 | 177,8 | 191 | 230 | 254 | 279 | 343 | 406 | 482 |
| DIÁMETRO CIRCULO AGUJEROS mm | 120,6 | 139,7 | 152,4 | 190,5 | 215,9 | 241,3 | 298,4 | 361,9 | 431,8 |
Funcionamiento
Las válvulas de retención son válvulas automáticas y autónomas que se utilizan para evitar la inversión del flujo en un conducto. Cuando está abierto y bajo la presión del flujo, el mecanismo de retención se mueve libremente por los medios, y ofrece muy poca resistencia y una caída mínima de presión.
Ventajas
• Puede estar por completo a la vista
• La turbulencia y las presiones dentro de la válvula son muy bajas.
• El disco se puede esmerilar sin desmontar la válvula de la
tubería.
Recomendada para:
• Cuando se necesita resistencia mínima a la circulación
• Cuando hay cambios pocos frecuentes del sentido de circulación
en la tubería.
• Para servicio en tuberías que tienen válvulas de compuerta
• Para tuberías verticales que tienen circulación ascendente
